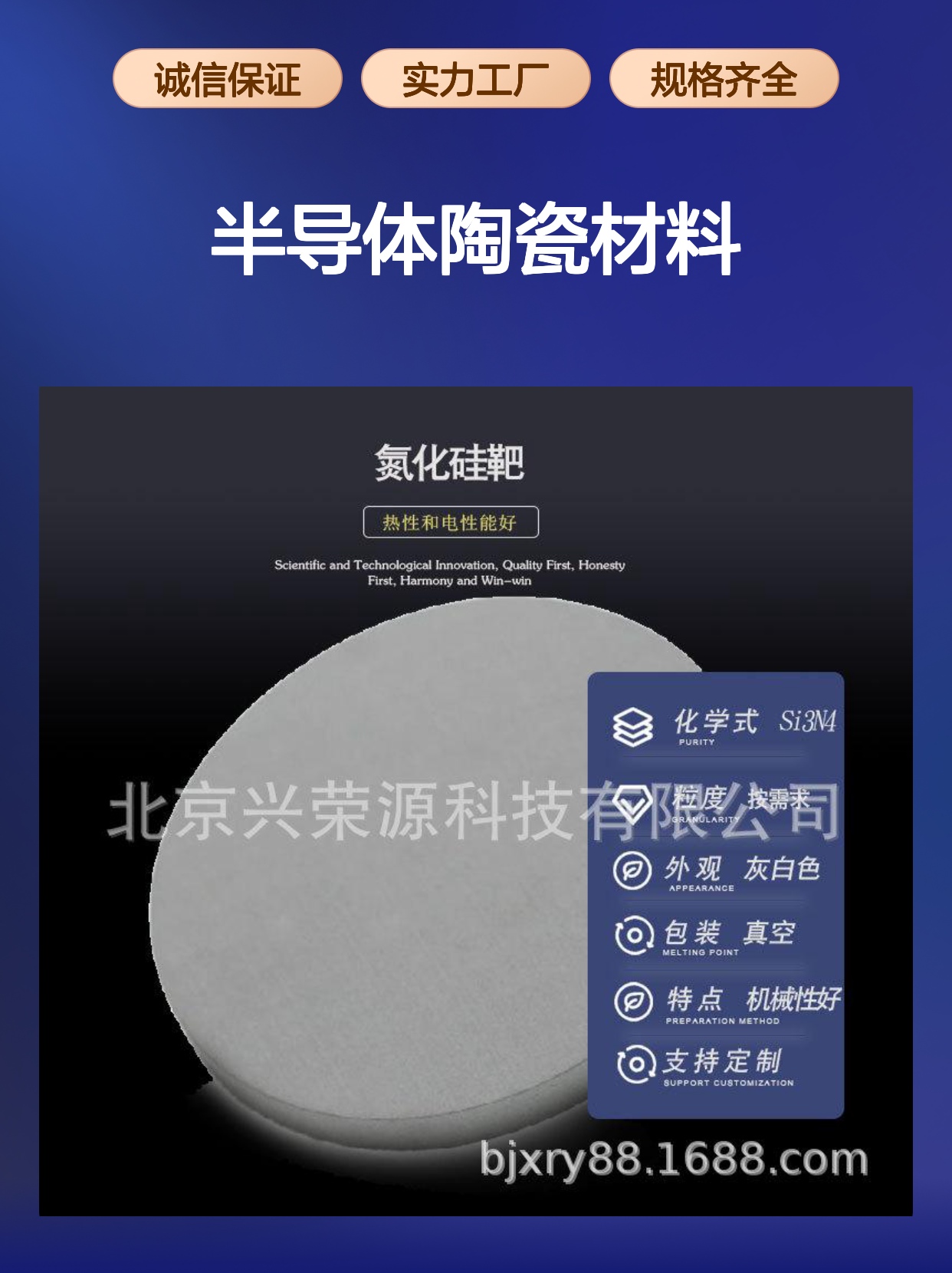

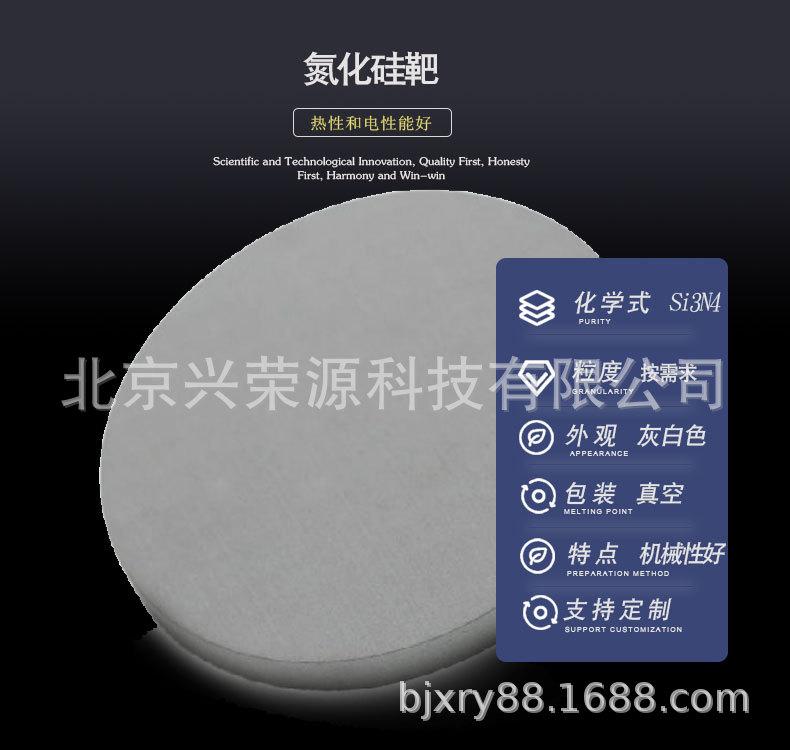

氮化硅靶 Si3N4 半导体陶瓷材料 高硬度 高强度 氧化硅圆靶材
氮化硅靶（Si3N4）作为一种半导体陶瓷材料，因其高硬度和高强度的卓越性能，正逐渐成为电子工业和先进制造领域的重要材料。北京兴荣源科技有限公司专注于氮化硅靶的研发与生产，凭借丰富的技术积累和稳定的产品质量，满足了市场对高性能陶瓷靶材的迫切需求。
氮化硅靶的基本特性与应用
氮化硅靶主要由氮化硅（Si3N4）制成，这是一种无机非金属陶瓷，具备极高的硬度和耐磨性，具有良好的热稳定性和抗氧化性。作为靶材，氮化硅广泛应用于物理气相沉积（PVD）、磁控溅射等半导体制造工艺中，用于制备功能性薄膜，如绝缘层、防护层以及高耐磨涂层。
氮化硅靶的高硬度和化学稳定性使其在薄膜形成过程中能够保持靶材结构完整，减少溅射过程中的靶面损耗，保证膜层的均匀性和纯净度，这对于半导体元件的性能和可靠性至关重要。
高硬度与高强度：保证靶材的耐用性
作为半导体陶瓷材料，氮化硅靶的硬度通常在摩氏7级以上，远高于普通陶瓷材料。其抗弯强度和抗压强度表现优异。这种性能不仅确保靶材在高温及高能量轰击环境下不易发生形变，也大大延长了靶材的使用寿命，降低生产过程中的更换频率和成本。
北京兴荣源科技有限公司生产的氮化硅靶通过严格的工艺控制，确保靶材密度均匀，内部无裂纹和气孔。高致密度是靶材实现高强度和抗热震性能的关键，这为客户提供了一个稳定且持久的解决方案。
氧化硅圆靶材的对比及应用特点
与氮化硅靶相比，氧化硅圆靶主要成分是SiO2，价格相对经济，但其硬度和强度大幅不及氮化硅。氧化硅靶材多用于光学膜层制备及低要求的电子元件保护层，而氮化硅靶则适合承受更严苛工况的应用。
选择氧化硅圆靶材料时，用户需考虑其在高温、强烈离子轰击环境下的耐久度不足，可能导致膜层均匀性和性能的下降。而氮化硅靶通过优异的机械和热学性能，能够有效解决这些问题，提升产品质量和整体生产效率。
生产工艺与品质控制

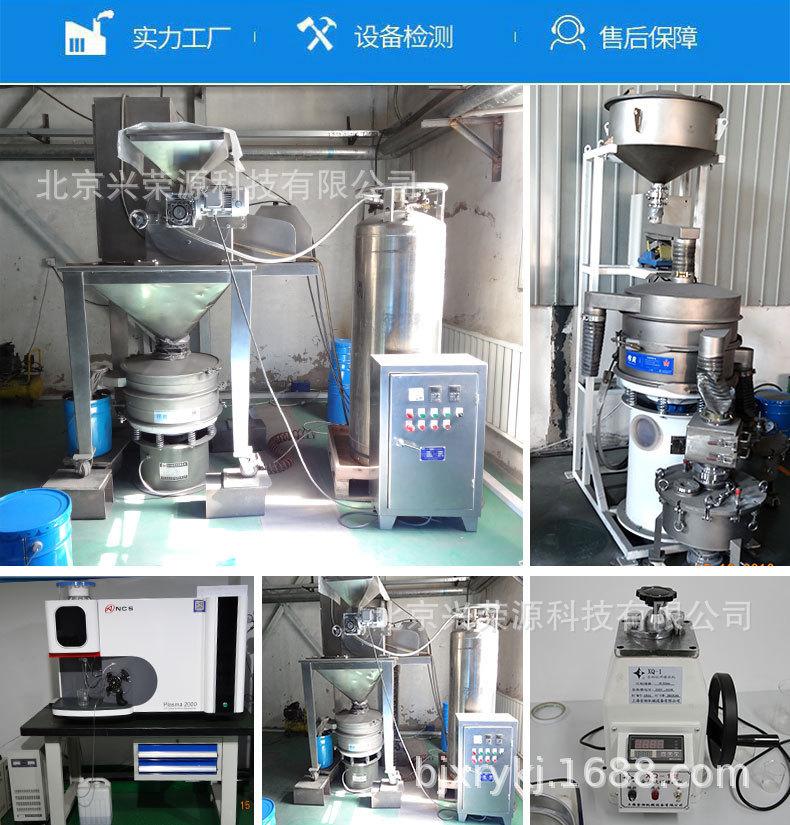

北京兴荣源科技有限公司采用先进的高温烧结技术和纯化原料，保障氮化硅靶的结构致密且纯净。通过优化烧结温度、压力和保温时间，有效控制靶材微观结构，实现了理想的晶粒大小和靶体强度。
公司还引入非破坏性检测技术，对每一块氮化硅靶进行严格的质量验证，确保无内部缺陷，满足客户对高质量陶瓷靶材的需求。
市场前景与应用趋势
随着半导体、光电子以及高端制造业的发展，对高性能陶瓷靶材的需求持续上升。氮化硅靶由于其优越的性能，在先进功能材料的制备中扮演着buketidai的角色。尤其在5G通信、新能源汽车、半导体芯片制造等领域，氮化硅靶的应用潜力巨大。
考虑到工业自动化和生产效率的提升，客户对靶材的一致性和稳定性的要求越来越高，北京兴荣源科技有限公司正致力于持续创新，提供符合未来市场需求的氮化硅靶产品。
选择北京兴荣源科技有限公司的理由
- 经验丰富：专业生产氮化硅靶多年，技术积累深厚。
- 严格的品质管控：确保产品性能稳定，使用寿命长。
- 定制服务：根据客户具体需求，设计不同规格和性能的靶材。
- 完善的售后支持：技术咨询及问题响应快速。
作为高硬度、高强度的关键半导体陶瓷材料，氮化硅靶为电子行业提供了坚实的材料保障。北京兴荣源科技有限公司凭借其稳健的生产工艺和优质的产品，为客户打造了值得信赖的供应链合作伙伴。选择兴荣源的氮化硅靶，将助力您的产品实现更高质量和更强竞争力。
